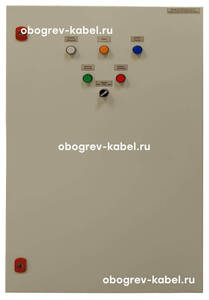

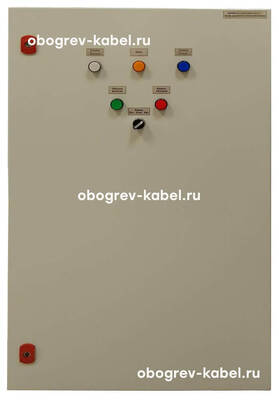

Шкаф управления ШУЭО-20/3-Т1211ПЛК103УППНХ-230404-11-Т S

289 000 р. / шт

578 000 р.

Артикул: N003411

Назначение: Резервуар

Способ установки: Настенный

Габариты, мм: 1000 х 800 х 300

Материал корпуса: Сталь

Степень защиты IP: IP54

Бренд: СКО Альфа-Проджект

Все характеристики

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

WApp

Быстрый
ответ!

Характеристики

Сертификаты

Описание

Основные характеристики

Артикул: N003411

Назначение: Резервуар

Способ установки: Настенный

Габариты, мм: 1000 х 800 х 300

Материал корпуса: Сталь

Степень защиты IP: IP54

Страна производства: Россия

Напряжение в сети, В: 380

Оборудование управления: ПЛК ТРМ202-Щ1РР / ПР-103-230

Производитель элементной базы: DEKraft

Количество фаз питания: 3

Категория электроснабжения: 3

Тип дополнительного оборудования: Устройство плавного пуска / Обогреватель с термостатом

Взрывозащита: Нет

Толщина теплоизоляции, мм: 10

Тип теплоизоляции: Вспененный фольгированный полиэтилен

Размещение: Уличное

Сертификаты

Сертификат соответствия №0366951

Описание товара

Шкаф управления (ШУ) предназначен для размещения аппаратуры, приема и распределения электроэнергии, защиты электрических цепей от перегрузок, коротких замыканий и токов утечки, а также управления системой электрообогрева технологического или иного объекта (водосточная система кровли, открытая площадка и т.п.) в автоматическом или ручном режиме.

Для уменьшения величины стартового тока в ШУ применено устройство плавного пуска.

ШУ обеспечивает прием и обработку сигналов датчиков уровня продукта в обогреваемой емкости, а также обмен сигналами с АСУТП верхнего уровня.

ШУ может круглогодично эксплуатироваться на открытом воздухе.

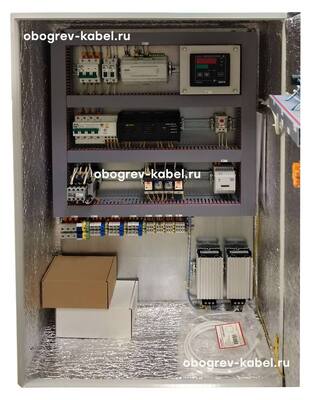

Комплектация шкафа управления

Наименование	Тип, марка
Щит	1000х600х300
Щит	1000х600х300
Кросс-модуль	3L+PEN 4х7
Авт. выкл.	ВА-201 3Р С63А
Авт. выкл.	ВА-103 3Р С32А
Авт. выкл.	ВА-101 1Р C6А
Авт. выкл.	ВА-101 1Р C2А
УПП	3Ф TERM-START
Обогреватель на DIN	100Вт
Термостат	NC
Изолон	Самокл., 10мм, фольг. (2 слоя!)
АВДТ	ДИФ-101 4P C32А/30мА
АВДТ	ДИФ-101 4P C32А/30мА
Kонтактор	КМ-103 32А 230В
Kонтактор	КМ-103 32А 230В
Приставка конт.	ПК-03-2-22
Приставка конт.	ПК-03-2-22
Переключатель	ПЕ-22 3 поз. 2NO
Реле промежуточное	Shenler RKE 4CO 730 LT
Колодка для реле	SKF 14Е
Фиксатор	SK36M
Шильдик марк.
Реле промежуточное Hongfa	24В DC 4СО
Реле времени	РЭВ-201М
Контроллер	ПР-103-230.1610.01.1.0.
Блок питания	БП30Б-Д3-24
Терморегулятор	ТРМ202-Щ1РР
Панель под терморегулятор
Шпилька	М6
Розетка RJ-45	CA-8P8C-C5e-WH
Патч-корд 2м	RN6FU4520WH
Лампа сигнальная	AD22-DS 230В АС жел.
Лампа сигнальная	AD22-DS 230В АС зел.
Лампа сигнальная	AD22-DS 230В АС кр.
Лампа сигнальная	AD22-DS 230В АС бел.
Лампа сигнальная	AD22-DS 230В АС син.
Клемма	ЗНИ-35мм серый
Клемма	ЗНИ-35мм синий
Клемма	ЗНИ-35мм ж-зел.
Клемма	ЗНИ-10мм серый
Клемма	ЗНИ-10мм синий
Клемма	ЗНИ-10мм ж-зел.
Клемма	ЗНИ-4мм серый
Клемма	ЗНИ-4мм ж-зел.
Заглушка для клеммника	ZCB061GR 2.5-10мм2
Провод	ПУГВ 1х10
Провод	ПУГВ 1х4
Провод	ПУГВ 1х0.5
Наконечник
Ограничитель на Din-рейку	Металл
Кабель-канал перф.	40х60 DKC
DIN-рейка 35х7,5 мм DKC
Маркер кабельный	МКН (комплект 0-9) 2,5мм2
Наклейка
Сальник	MG-40
Сальник	MG-25
Сальник	MG-16
Сальник	MG-12
Сборочный комплект
Флешка 4гб	4гб
