Шкаф управления ШУЭО-8/12-Т222ПИПх-220504-4-М ПС S

608 944 р. / шт

1 217 888 р.

Артикул: N003413

Назначение: Трубопровод

Способ установки: Настенный

Габариты, мм: 1200 х 800 х 300

Материал корпуса: Сталь

Степень защиты IP: IP54

Бренд: СКО Альфа-Проджект

Все характеристики

WApp

Быстрый
ответ!

Характеристики

Сертификаты

Описание

Основные характеристики

Артикул: N003413

Назначение: Трубопровод

Способ установки: Настенный

Габариты, мм: 1200 х 800 х 300

Материал корпуса: Сталь

Степень защиты IP: IP54

Страна производства: Россия

Размещение: В помещении

Тип дополнительного оборудования: Барьер искробезопасности

Взрывозащита: Нет

Напряжение в сети, В: 220

Производитель элементной базы: DEKraft

Оборудование управления: ТРМ202-Щ1Р / ПЛК 110

Сертификаты

Сертификат соответствия №0366951

Описание товара

Шкаф управления (ШУ) – это ключевой элемент системы электроснабжения, который служит для размещения оборудования, приёма и распределения электроэнергии, а также для защиты электрических цепей от перегрузок, коротких замыканий и токов утечки.

Однако функции ШУ не ограничиваются этими задачами. Он также отвечает за управление системой электрообогрева технологического или иного объекта в автоматическом или ручном режиме.

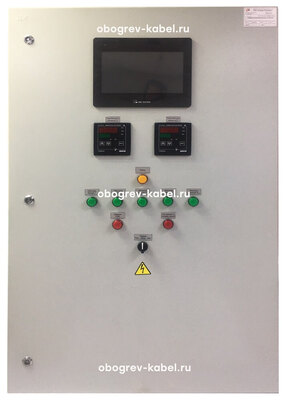

ШУ обеспечивает передачу информации о состоянии системы электрообогрева на верхний уровень автоматизированной системы управления (АСУ) через интерфейс RS-485. Кроме того, в ШУ реализовано локальное управление в ручном и автоматическом режимах с выводом информации о состоянии температуры и оборудования на панель индикации и индикаторные лампы, расположенные на двери.

Шкаф управления поставляется с предустановленным программным обеспечением, что значительно упрощает процесс настройки и эксплуатации. Однако для надёжной работы ШУ необходимо использовать его в сухом отапливаемом помещении без агрессивных примесей.

Кроме того, в ШУ реализована система взрывозащиты по измерительным линиям датчиков, что обеспечивает безопасность работы системы.

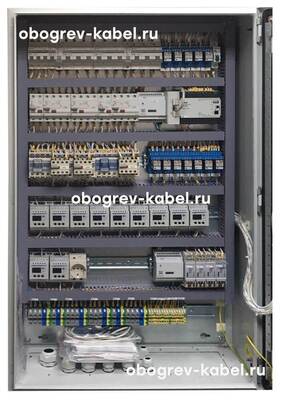

Комплектация шкафа управления

Наименование
Бокс	1200х750х300 YKM-06-54
Выключатель нагрузки	ВН-32 3П 40А SL63-3-40-pro
Авт. выкл.	AV-10 3P 16A (C) 10kA EKF AVERES mcb10-3-16C-av
Авт. выкл.	AV-10 1P 25A (C) 10kA EKF AVERES mcb10-1-25C-av
Авт. выкл.	AV-10 1P 16A (C) 10kA EKF AVERES mcb10-1-16C-av
Авт. выкл.	ВА 47-63 1Р С6А mcb4763-1-06C-pro
УЗО	DV 4P 25А/30мА (AC) EKF AVERES rccb-4-25-30-ac-av
УЗО	DV 2P 25А/30мА (AC) EKF AVERES rccb-2-25-30-ac-av
Контактор	КМЭ- 25А 230В ctr-s-25-220
Приставка конт.	ПКЭ-22 ctr-sc-25
Реле	55.34.8.230.0040
Колодка	94.04.9SMA
Переключатель 2пол. 3поз. 2НО	XB7ND33 3 поз.
Реле макс/мин. тока РМТ-101	РМТ-101
Програм. лог. контр	Програм. лог. контр. ПЛК110-24.30.Р.М[02] Овен 24В DC
Блок питания	БП60Б-Д4-24 (60Вт/24В)
Панель оператора	10.1″ Weintek cMT2108X (CODESYS, MQTT,OPC UA) + Лицензия EasyAccess 2.0
Терморегулятор	ТРМ202-Щ1Р
Барьер ИБ	ИСКРА-АТ.03
Резистор	50 Ом/0,125 Вт
Розетка DIN	РДЕ-47
Лампа сигнальная	AD22-DS 230 жел.
Лампа сигнальная	AD22-DS 230 зел.
Лампа сигнальная	AD22-DS 230 кр.
Клеммник	DKC 16мм серый
Клеммник	DKC 16мм синий
Клеммник	DKC 16мм желто-зел.
Клеммник	DKC 4мм беж.
Клеммник	DKC 4мм желто-зел..
Кабель-канал перф.	25х40 L=2000 мм
Заглушка для клеммника	ZCB061GR 2.5-10мм2
Провод	ПУГВ 1х6
Провод	ПУГВ 1х2,5
Провод	ПУГВ 1х0.5
DIN-рейка	35х7,5 L=2000 мм
Ограничитель на Din-рейку	Металл
Маркер кабельный	МКН (комплект 0-9) 2,5мм2
Сальник	PG-29
Сальник	PG-21
Сальник	PG-16
Приставка на переключатель	Zbe-101
Изолятор	Sm-25
Флеш накопитель	8gd db8001k
