Шкаф управления ШУЭО-8.4-Т111-190718 S
64 750 р.
/ шт
129 500 р.
- Артикул
- N003383
- Назначение
- Резервуар
- Способ установки
- Настенный
- Материал корпуса
- Сталь
- Степень защиты IP
- IP54
- Страна производства
- Россия
- Бренд
- СКО Альфа-Проджект
Все характеристики
Характеристики
Сертификаты
Инструкции
Описание
Рекомендуем
Основные характеристики
- Артикул
- N003383
- Назначение
- Резервуар
- Способ установки
- Настенный
- Материал корпуса
- Сталь
- Степень защиты IP
- IP54
- Страна производства
- Россия
- Общая мощность системы, кВт
- 7.92
- Размещение
- В помещении
- Взрывозащита
- Нет
- Напряжение в сети, В
- 380
- Категория электроснабжения
- 1
- Количество фаз питания
- 3
- Производитель элементной базы
- DEKraft
- Оборудование управления
- ТРМ1-Щ1УР
- Количество отходящих линий электрообогрева
- 4
Сертификаты
Сертификат соответствия №0366951
Инструкции
Описание товара

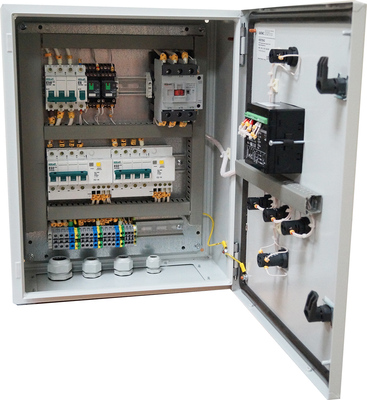

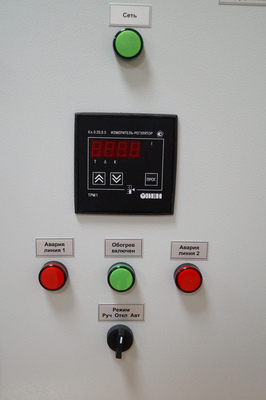

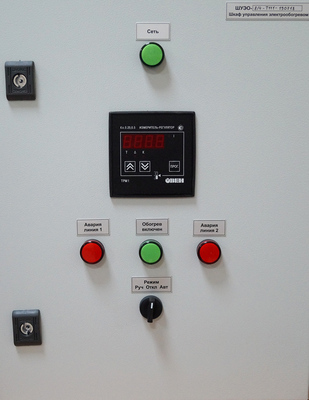

Шкаф управления электрообогревом ШУЭО-8/4-Т111-190718 разработан для контроля системы электрического обогрева вертикального резервуара РВС-500, чтобы поддерживать положительную температуру его стенок. Шкаф управления может функционировать как в ручном, так и в автоматическом режиме.
| Наименование параметра | Значение |
|---|---|
| Установленная мощность нагрузки, кВт | 7.92 |
| Стартовая мощность нагрузки, кВт | 23.76 |
| Номинальная частота питающей сети, Гц | 50 |
| Номинальное напряжение питающей сети, В | 380 |
| Количество независимых каналов управления, шт | 1 |
| Количество подключаемых линий электрообогрева, шт | 4 |
| Габаритные размеры, не более, мм: | |
| — Высота | 500 |
| — Ширина | 400 |
| — Глубина | 200 |
| Масса, не более, кг | 15 |

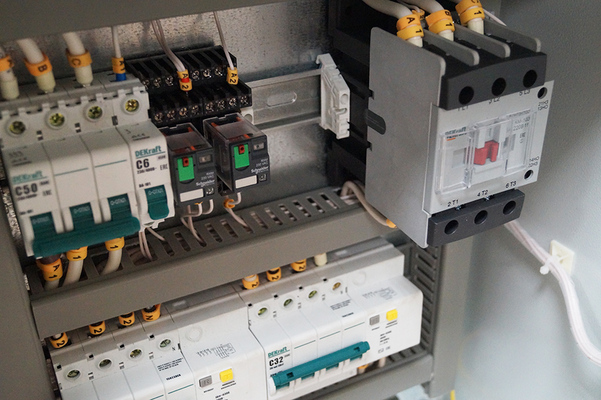

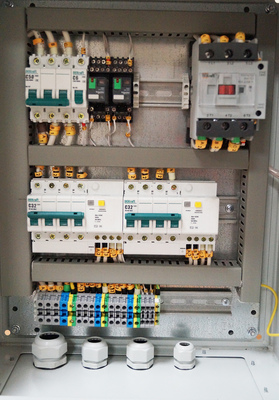

Комплектующие шкафа управления
| Наименование | Тип ИЕК |
|---|---|
| Бокс | ЩМП2-0 IP54 |
| Вводной автомат | ВА47-29 3п 32А |

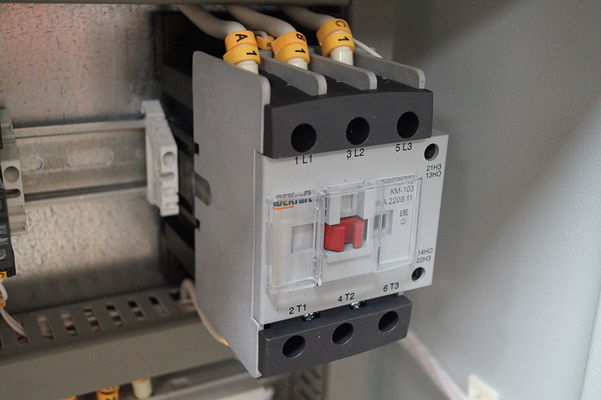

| Контактор | КМИ-ххххх |
| Реле контроля фаз | ЕЛ-13-М-15 |
| Вводной автомат | ВА-101 1п 6А С |
| Вводной автомат | ВА-101 1п ххА С |
| Автомат дифференциальный | ДИФ-101 4п ххА 30мА |
| Контактор модульный | МК-103 4НО ххА |
| Устройство плавного пуска | IceFree ПП 25А |
| Реле промежуточное | ПР-102 5А 220В AC |
| Разъем для реле | Розетка РР-102 4 контакта 5А для ПР102 |
| Переключатель | XB7 ND-33 3 пол. |
| Лампа сигнальная | AD-22DS (зел.) |
| Лампа сигнальная | AD-22DS (красн.) |
| Обогреватель на дин-рейку | |
| Термостат для обогревателя | |
| Барьер искрозащиты | ОВЕН ИСКРА ТС02 |
| Реле времени | РЭВ-201М |
| Реле максимального тока | РМТ-101 |

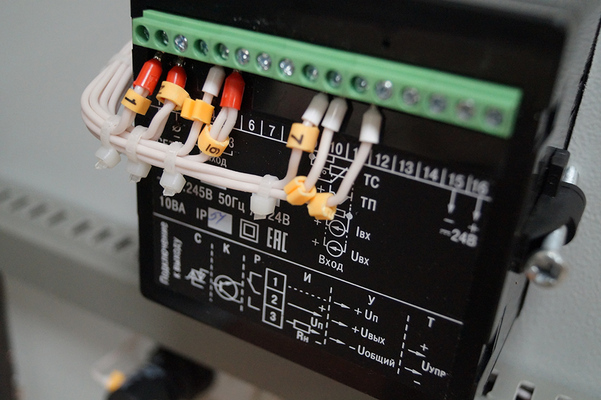

| Регулятор температуры | ТРМ1-Щ1.У.Р |
| Клеммник | ЗН-101 хх серый |
| Клеммник | ЗН-101 хх синий |
| Клеммник | ЗН-101 хх желто-зел. |
| Клеммник | ЗН-101 хх |
| Клеммник | ЗН-101 хх |
| Клеммник | ЗН-101 хх |
| Клеммный блок | РБД-1 125А |
| Кабель-канал перфорированный | 40х40х2000 |
| Провод | ПВ3х1.5 |
| Провод | ПВ3х1 |
| Провод | ПВ3х0.5 |
| Наконечник | E1508 |
| Наконечник | E1008 |
| Наконечник | Е7508 1уп=100шт |
| Ограничитель на Din-рейку | металл |
| DIN-рейка | L=300мм |
| Маркер кабельный | МКН (комплект 0-9) 2.5мм² |
| Наклейка | |
| Сальник | PG-21 |
