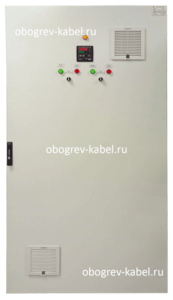

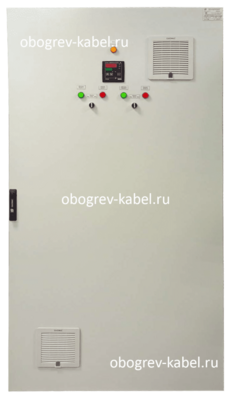

Шкаф управления ШУЭО-17.18-Т212RSМВУХХ-231031-87-СМ S

671 100 р. / шт

1 342 200 р.

Артикул: N003473

Назначение: Трубопровод

Способ установки: Настенный

Габариты, мм: 2000 х 1000 х 600

Материал корпуса: Сталь

Степень защиты IP: IP54

Бренд: СКО Альфа-Проджект

Все характеристики

WApp

Быстрый
ответ!

Характеристики

Сертификаты

Описание

Основные характеристики

Артикул: N003473

Назначение: Трубопровод

Способ установки: Настенный

Габариты, мм: 2000 х 1000 х 600

Материал корпуса: Сталь

Степень защиты IP: IP54

Страна производства: Россия

Общая мощность системы, кВт: 21.5

Размещение: В помещении

Тип дополнительного оборудования: Программируемый логистический контроллер

Взрывозащита: Нет

Напряжение в сети, В: 220

Категория электроснабжения: 2

Количество фаз питания: 3

Производитель элементной базы: DEKraft

Оборудование управления: ТРМ202-Щ1РР

Количество отходящих линий электрообогрева: 11

Сертификаты

Сертификат соответствия №0366951

Описание товара

Шкаф управления (ШУ) – это ключевой элемент в системах электроснабжения и управления. Он представляет собой центральный узел, где размещается оборудование, необходимое для приёма, распределения и контроля электроэнергии.

Конструкция ШУ включает в себя различные устройства, которые помогают оптимизировать работу электрических цепей. Это упрощает процесс управления и обеспечивает защиту от различных негативных факторов, таких как перегрузки, короткие замыкания и токи утечки.

В зависимости от конкретных потребностей объекта, управление может осуществляться как в автоматическом режиме, так и вручную.

Для снижения суммарного пускового тока в шкафу используется ступенчатое включение групповых линий обогрева с задержкой по времени.

ШУ обеспечивает обмен сигналами с автоматизированной системой управления технологическими процессами верхнего уровня в формате «сухой контакт» и через интерфейс RS-485 (протокол Modbus RTU).

ШУ должен эксплуатироваться в сухом отапливаемом помещении, в атмосфере которого отсутствуют агрессивные примеси и токопроводящая пыль.

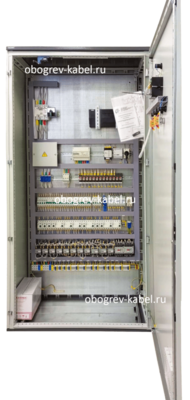

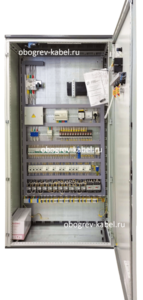

Комплектация шкафа управления

Наименование	Тип
Крыша+основание	CQE 1000х600 R5RKTB106
Стойки вертикальн. 2000 мм б/доп. крепл. (4шт)	R5KMN20
DAE/CQE Панель задн. 2000х1000мм	R5CRE20100
CQE Панели бок. 2000х600мм (2шт)	R5LE2062
Дверь сплош. ВхШ 2000х1000 мм	R5CPE20100
Плата монтажная 2000х1000мм	R5PCE20100
Светильник	ДБО 3001 4Вт
Авт. выкл.	1Р С2А ВА-101 11050DEK
Конц. выкл.	TZ-8108
Вент. решетка с фильтром	205х205, R5RF13
Блок распределительный	РБД-160
Шина нулевая	6х9-14/2 YNN11-14-100
Хомут заземления	УХЗ 16-25/W2
УЗИП	ОПС1-С 3П 20кА 400В
Держатель предохранителя	ДП-33 DPP10D-DP-160
Предохранитель	ППНИ-33-00-080А DPP10-080
Счетчик эл. энергии	ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 3Ф 1Т 10(100) кл. 1.0 D
Перекл. 2 напр.	ВР-101-100-3Р-100А-T 40101DEK
Авт. выкл.	3Р С32А 6кА ВА-103 12308DEK
Авт. выкл.	3Р С25А 6кА ВА-103 12307DEK
Авт. выкл.	3Р С10А 6кА ВА-103 12303DEK
Авт. выкл.	1Р С16А ВА-103 12273DEK
Авт. выкл.	1Р С10А ВА-103 12271DEK
Авт. выкл.	1Р С6А ВА-101 11052DEK
ВДТ	4Р 40А/30мА АС УЗО03 14235DEK
ВДТ	2Р 25А/30мА УЗО03 14262DEK
Kонтактор	40А 230В КМ-103
Kонтактор	25А 230В КМ-103
Приставка контактная	ПК03-02-22
Переключатель	ПЕ-22 3 поз. 2NO
Реле промежуточное, комплект	Hongfa 4CO 230В АС
Реле времени	РЭВ-201М (2 канала)
Модуль дискр. ввода	МВ110-224.16Д
Блок питания	БП60Б-Д4-24 24В
Источник бесперебойного питания	600 ВА 5 мин tower Schuko INFO600S
Розетка	РДЕ-47
Вилка
Терморегулятор	ТРМ202-Щ1РР
Лампа сигнальная	AD22-DS-230 жел.
Лампа сигнальная	AD22-DS-230 зел.
Лампа сигнальная	AD22-DS-230 кр.
Клемма	КВС 6… 50 сер.
Клемма	КВС 6… 50 син.
Клемма	КВС 6… 50 РЕ ж-зел.
Клемма	16мм2 серый
Клемма	16мм2 синий
Клемма	16мм2 РЕ ж-зел.
Клемма	4мм2 серый
Клемма	4мм2 РЕ ж-зел.
Клемма	4мм2 Красные
Заглушка для клеммника	ZCB061GR 2.5-10мм2
Провод	ПУГВ 1х25
Провод	ПУГВ 1х2,5
Провод	ПУГВ 1х0.5
Наконечник
Вит. пара	UTP 4х2х0,51)
Ограничитель на Din-рейку	металл
Кабель-канал перф.	60х60 DKC
DIN-рейка 35х7,5 мм DKC
Маркер кабельный	МКН (комплект 0-9) 2,5мм2
Наклейка
Сборочный комплект
Флешка	8gb
